Công cụ thiết kế cho drylin® T – kẹp thủ công

Đặt hàng một hệ thống đầy đủ

Thiết kế chỉ trong vài bước:

1. Chọn số lượng bàn trượt
2. Chọn loại bàn trượt
3. Nhập độ dài bàn trượt bằng mm
4. Chọn các tùy chọn bàn trượt
5. Chọn các tùy chọn đường ray

Ghi chú:

Bạn có thể tìm thấy thông tin chi tiết trong các hình vẽ dưới đây và đồng thời trên các trang liệt kê dưới đây. Bạn có thể tìm thấy thông tin chính xác hơn về các loại ổ tự lựa trong các quy tắc xây dựng.

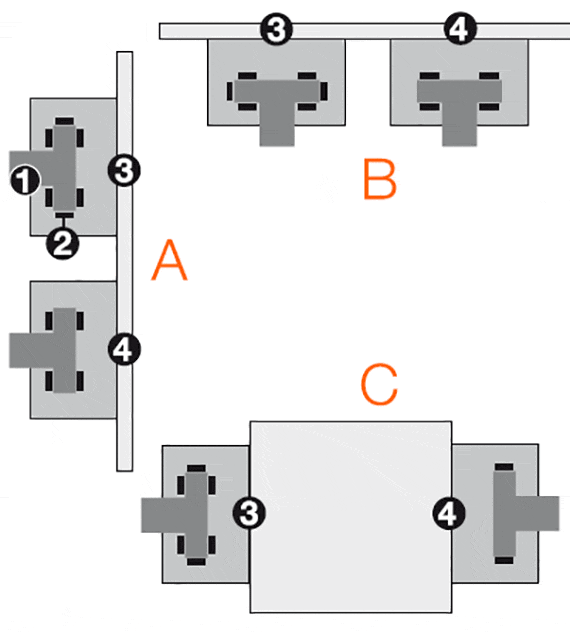

A:Kiểu với ổ tự lựa theo hướng z
B:Kiểu nằm ngang có ổ tự lựa theo hướng z
C:Kiểu nằm ngang có con trượt dẫn hướng một bên và ổ tự lựa theo hướng y

1

Thanh ray

2

Các bộ phận trượt

3

Con trượt với ổ trục cố định

4

Con trượt có ổ tự lựa LLZ hoặc LLY

drylin® TK HKA – hệ thống đầy đủ, kẹp thủ công

Bước 1

Chọn kích thước lắp đặt của con trượt dẫn hướng.

Trang tiếp theo

Quay lui

drylin® T - Technical data

drylin® T - Design rules

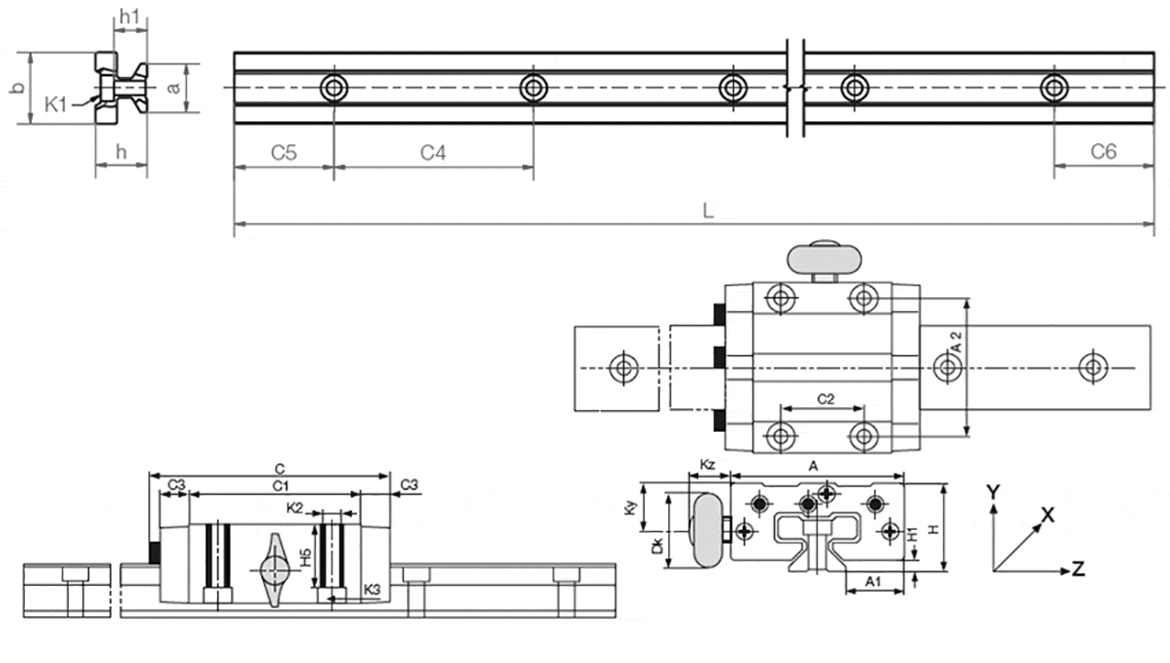

Hình vẽ hệ thống drylin® T với kẹp thủ công

Kích thước và dữ liệu kỹ thuật

Thanh ray dẫn hướng

Mã sản phẩm	Trọng lượng [kg/m]	L tối đa	a -0,2	C4	C5 tối thiểu	C5 tối đa	C6 tối thiểu	C6 tối đa	h	h1	K1 dành cho đinh vít DIN 912	b	ly [mm⁴]	lz [mm⁴]	Wby [mm⁴]	Wbz [mm⁴]
TS-01-15	0,6	4.000	15	60	20	49,5	20	49,5	15,5	10	M4	22	6.440	4.290	585	488
TS-01-20	1	4.000	20	60	20	49,5	20	49,5	19	12,3	M5	31	22.570	11.520	1.456	1.067
TS-11-20		4.000	20	120	20	79,5	20	79,5	19	12,3	M5	31	12.140	6.360	780	620
TS-01-25		4.000	23	60	20	49,5	20	49,5	21,5	13,8	M6	34	34.700	19.300	2.041	1.608
TS-01-30		4.000	28	80	20	59,5	20	59,5	26	15,8	M8	40	70.040	40.780	3.502	2.832

Kiểu lỗ chuẩn đối xứng C5: C6

Con trượt dẫn hướng

Mã sản phẩm	Trọng lượng [kg]	H ±0,35	A	C	A1 ±0,35	A2	C1	C2	C3	H1 ±0,35	H5	Đường ren K2	Mômen xoắn siết chặt tối đa [Nm]	K3 dành cho đinh vít DIN 912
TW-01-15	0,11	24	47	74	16,0	38	50	30	9	4,0	16,0	M5	1,5	M4
TW-01-20	0,19	30	63	87	21,5	53	61	40	10	5,0	19,8	M6	2,5	M5
TW-01-25	0,29	36	70	96	23,5	57	68	45	11	5,0	24,8	M8	6,0	M6
TW-01-30	0,50	42	90	109	31,0	72	79	52	12	6,5	27,0	M10	15,0	M8
