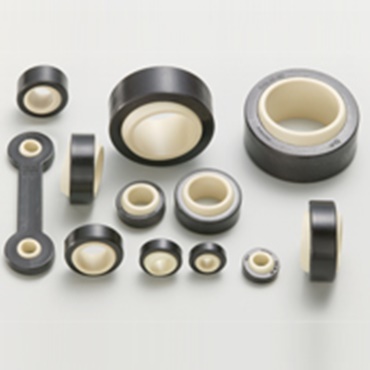

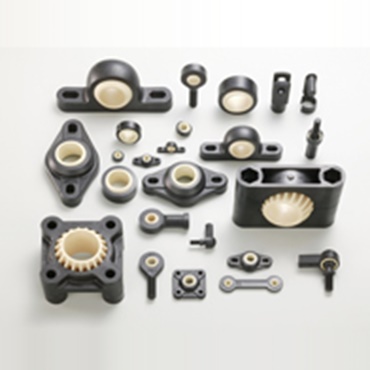

Ổ cầu igubal®

Không cần bôi trơn và không cần bảo trì, làm bằng polymer hiệu năng cao

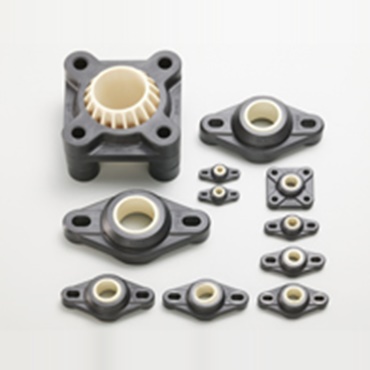

Ổ trục thông thường igubal® là những bộ phận ổ trục tự xếp thẳng hàng hoàn toàn làm bằng nhựa. Ổ trục thông thường chẻ và tự xếp thẳng hàng rất dễ lắp ráp, điều chỉnh theo mọi thay đổi góc, và trong nhiều trường hợp đã có khả năng thay thế vỏ hộp đặc biệt. Người sử dụng igubal® tận dụng mọi lợi thế của nhựa hiệu năng cao được dùng. Chúng có tính chất giảm rung xuất sắc, và áp dụng kỹ thuật được trong vận hành khô. Chúng không nhạy với hất bẩn, có thể vận hành trong chất lỏng và thậm chí trong hóa chất và hoàn toàn bền với mài mòn. Trọng lượng của các bộ phận igubal® thấp hơn cho đến 80 % đối với các bộ phận cạnh tranh so sánh được làm bằng thép. Tiết kiệm bổ sung đạt được đối với chi phí phát sinh trong các giai đoạn cung ứng và bảo trì. Các sản phẩm igubal® vô cùng cạnh tranh nhờ chi phí bảo trì và sửa chữa giảm đi, và nhờ việc lắp ráp và tháo rời nhanh hơn của thiết kế chia tách. Ngoài ra, không gian lắp đặt có thể được giảm xuống nhờ kích thước nhỏ hơn Ổ cầu tự điều chỉnh igubal® gồm vỏ hộp nhựa gia cố sợi để có độ ổn định cao, và bi cầu làm bằng polymer hiệu năng cao tối ưu hóa về ma sát để có độ mài mòn giảm và thời hạn vận hành dài. Các xê-ri loại igubal® cung cấp cho các nhà phát triển việc tiếp cận một hệ thống đầy đủ các bộ phận tự điều chỉnh: ổ trục đầu que, joint hình chữ U, ổ bích, ổ cầu và ổ trục thông thường.

1... Trọng lượng của bộ phận

tải trọng di động thấp hơn

Chi tiết nguyên tắc hoạt động

Trọng lượng thấp hơn

Do tất cả các ổ cầu igubal® được làm bằng polymer, trọng lượng của bộ phận thấp hơn cho đến 80% đối với một ổ trục kim loại so sánh được. Do đó, chẳng hạn tải trọng cần di chuyển ít hơn, kết quả là mức tiêu thụ năng lượng giảm đi.

igus® đã thử nghiệm

Ví dụ ứng dụng

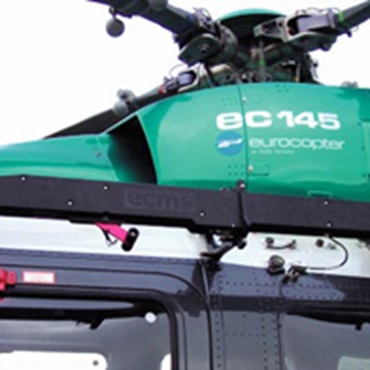

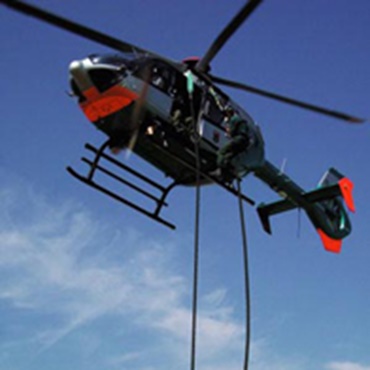

Hệ thống chất tải lên trực thăng

Một thống chất tải bên ngoài mới cho trực thăng đòi hỏi trọng lượng thấp, độ ổn định cao và đồng thời độ chịu thời tiết và không cần bảo trì. Nhờ vậy các hoạt động cứu hộ chẳng hạn như sơ tán lũ lụt là có thể.

Trở về trên cùng

2... Sử dụng ngoài trời

Bền mài mòn

Chi tiết nguyên tắc hoạt động

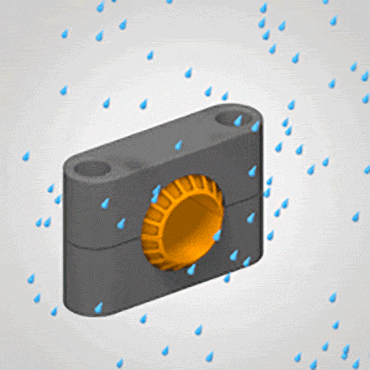

Độ bền mài mòn của các bộ phận ổ trục igubal® khiến chúng đặc biệt thích hợp để sử dụng ngoài trời. Bộ phận ổ trục igubal® còn có thể được sử dụng mà không bị vấn đề gì trong môi trường khắc nghiệt. Kể cả khi chất bẩn tích tụ cao độ, các bộ phận ổ trục igubal® vẫn hoạt động được không cần đóng kín. Điều này cũng áp dụng cho bụi mịn hoặc chất bẩn thô.

igus® đã thử nghiệm

Ví dụ ứng dụng

Module mặt trời

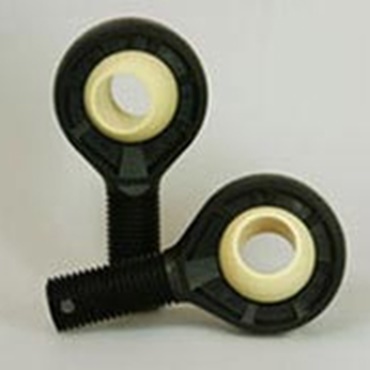

Ổ trục đầu que vẫn không cần bảo trì kể cả khi môi trường chịu tác dụng bụi mịn hoặc chất gây ổ nhiễm ăn mòn. Không có nguy cơ bị ăn mòn hay bị kẹt, và các chất bôi trơn rắn tích hợp bảo đảm ma sát thấp độ bền mài mòn cao độ.

Trở về trên cùng

3... Giảm rung

làm giảm rung động

Chi tiết nguyên tắc hoạt động

Việc sử dụng chất dẻo đặc biệt như vật liệu vỏ hộp và cả bi cầu ổ trục khiến cho ổ cầu igubal® là một bộ phận lý tưởng khi cần gia tăng sự giảm rung. Thời hạn vận hành dài hơn thường đạt được thường xuyên bằng cách sử dụng ổ cầu igubal®, đặc biệt trên các ứng dụng dao động tần số cao và rung động.

Trở về trên cùng

Ví dụ ứng dụng

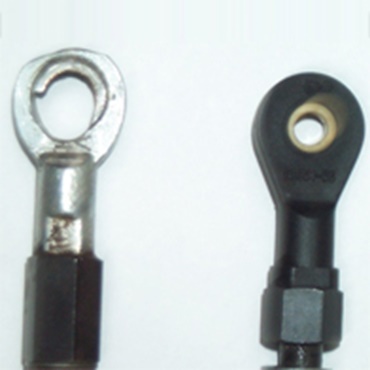

Thử nghiệm độ bền mỏi đối với thép

Thử nghiệm độ bền mỏi một năm với 97 triệu chu kỳ ở 15.000 chu kỳ mỗi giờ Thời gian vận hành khoảng 6.500 giờ. Đường kính bên trong sau cuộc thử nghiệm: 6.0 nhẹ - 6.1 kẹt Tải từ 50-90 N Thép hỏng sau khoảng 50 triệu chu kỳ

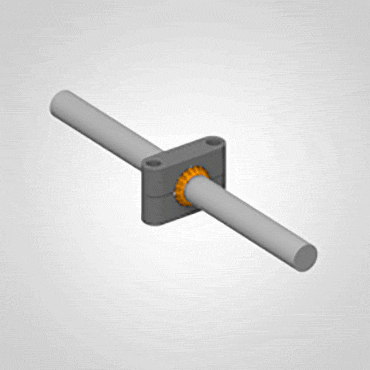

4... Đường kính trục chính

16mm …. 50mm

Chi tiết nguyên tắc hoạt động

Ổ cầu igubal® có sẵn cho đường kính trục chính từ 2mm đến 50mm dưới dạng bộ phận chuẩn từ kho.

igus® đã thử nghiệm

Ví dụ ứng dụng

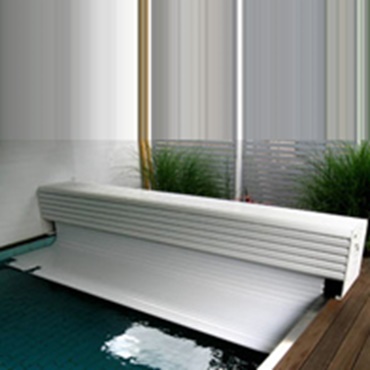

Tấm che hồ bơi

trong các tấm che hồ bơi này (cơ sở trên mặt đất) ổ bi đã được sử dụng trong quá khứ. Tùy thuộc vào kích thước của tấm che hồ bơi, nay ổ bích igus® igubal® của các xê-ri EFSM được sử dụng.

Trở về trên cùng

5... Không cần bôi trơn và không cần bảo trì

Không cần thiết phải bảo trì

Chi tiết nguyên tắc hoạt động

Bằng cách tránh chất bôi trơn và dầu, không có nguy cơ dán dính, hay hình thành một hỗn hợp giống bột nhão. Chất bôi trơn đưa vào vật liệu ổ trượt trơn tối ưu hóa về ma sát còn đảm bảo quá trình bôi trơn đồng đều trong suốt toàn bộ thời hạn vận hành.

igus® đã thử nghiệm

Ví dụ ứng dụng

Đơn vị đóng gói cho biên dạng

Trong nhà máy đóng gói cho biên dạng, khoảng 50 ổ trục polymer tối ưu hóa về ma sát chứng minh thế mạnh của chúng ở các vị trí đa dạng nhất. Đó là những ổ bích và ổ trục thông thường cho các chuyển động xoay quanh trục và quay cũng như đủ loại ổ trục đầu que hấp thụ lực kéo và áp lực. Khoảng 50 ổ cầu thuộc các xê-ri loại "igubal®" được lắp trên mỗi đơn vị đóng gói.

Trở về trên cùng

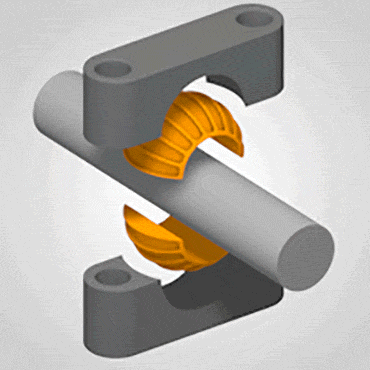

6... Thiết kế chia tách

Lắp ráp và tháo rời dễ dàng

Chi tiết nguyên tắc hoạt động

Các ổ trục thông thường igubal® có sẵn từ kích cỡ lắp đặt 16mm đến 50mm ở dạng thiết kế hoàn toàn chia tách. Việc chia tách bi cầu và vỏ hộp tạo điều kiện dễ dàng cho việc lắp ráp và tháo rời.

Trở về trên cùng

Ví dụ ứng dụng

Trạm năng lượng mặt trời

Ổ trục đầu que "igubal®" như bộ phận kết nối cho thanh ghép nối kết nối module mặt trời với khung lắp.

7... Thiết kế gọn

Yêu cầu thấp về không gian

Chi tiết nguyên tắc hoạt động

Bằng cách dùng một bi cầu ổ trượt trơn nhựa trong một vỏ hộp được điều chỉnh vì mục đích này, mọi ổ trục thông thường igubal® đều có thiết kế rất gọn. Điều này tạo điều kiện thuận lợi cho việc sử dụng các ổ trục hoàn toàn có năng lực, kể cả trong không gian lắp đặt tối thiểu, cũng như lắp ráp và tháo rời trong tình huống chật hẹp.

Trở về trên cùng

Ví dụ ứng dụng

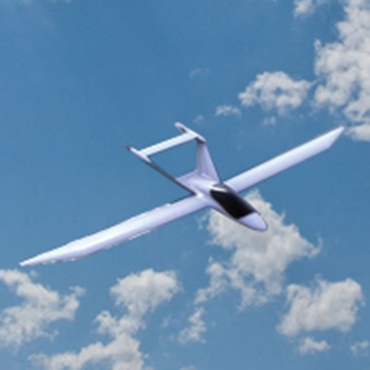

Máy bay điện nhỏ

Để đạt điều kiện bay tốt nhất, mọi bộ phận phải có trọng lượng nhẹ và đồng thời bền nhất có thể. Do đó, trong nhiều trường hợp, các nhà phát triển đã quyết định sử dụng sản phẩm igus®, như ổ cầu igubal® và dây chuyền năng lượng igus® để cung cấp điện cho động cơ.

Đến trang ví dụ ứng dụng

8... Dữ liệu điện kỹ thuật

Sử dụng trong môi trường ăn mòn

Chi tiết nguyên tắc hoạt động

Cả bi ổ trục iglidur® W300 và vỏ hộp igumid G bền đối với chất kiềm yếu, acid yếu cũng như đối với nhiên liệu và tất cả các loại chất bôi trơn. Một bộ tuyển chọn đủ loại vật liệu có sẵn cho nhu cầu càng đòi hỏi hơn, chẳng hạn như bền đối với hóa chất.

Trở về trên cùng

Ví dụ ứng dụng

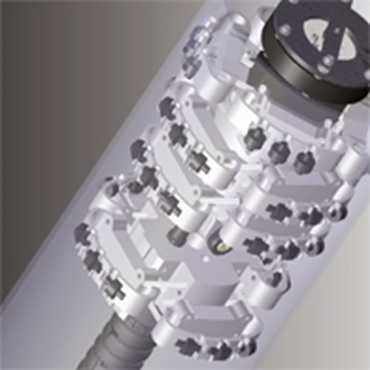

Robot kiểm tra

Do trọng lượng toàn bộ robot giới hạn ở 2 kilogam, nhựa là lựa chọn hàng đầu cho ứng dụng này, bao gồm e-chain® và nhiều ổ cầu igus®.

9... Thiết kế

Khả năng chịu tải cao

Chi tiết nguyên tắc hoạt động

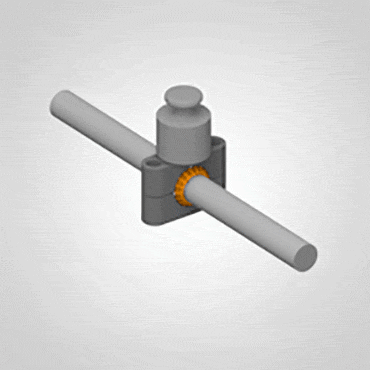

Tải trọng mang công suất của các bộ phận ổ trục igubal® không cần bảo trì là rất cao ở nhiệt độ môi trường bình thường. Các bộ phận ổ trục igubal® tiếp nhận lực cao và đồng thời cân nặng chỉ một phần năm hộp ổ trục kim loại thông thường. Tính chất giảm rất tốt phát sinh khi vật liệu nhựa của ổ trục hai miếng có thể hấp thụ rung động trái ngược với thép.

igus® đã thử nghiệm

Ví dụ ứng dụng

Ghế 4D

Ổ đỡ igubal® không cần bôi trơn được sử dụng trong ghế rạp hát; chúng không gây tiếng ồn và vận hàn bảo đảm kể cả ở tải trọng cao. Trong máy giả lập đua, các chuyển động phức tạp có thể được giả lập. Ở đây ổ trục Teflon được thay thế bằng ổ trục nhựa để tăng đáng kể thời hạn vận hành và giảm tiếng ồn nội tại.

Trở về trên cùng

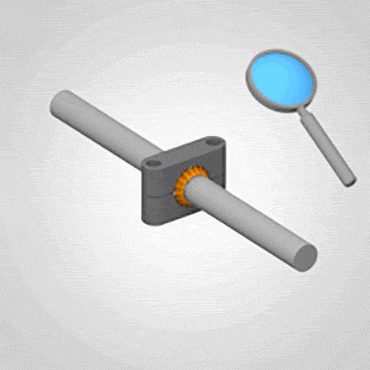

10... tính toán trực tuyến

Tính toán thời hạn vận hành / mài mòn

Chi tiết nguyên tắc hoạt động

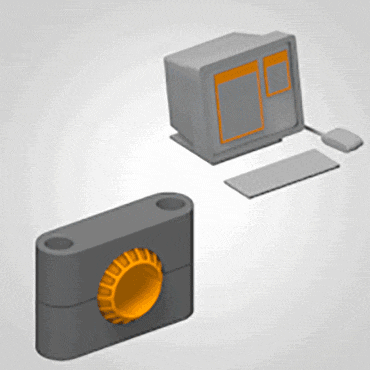

Hệ thống chuyên gia igubal® cho phép người sử dụng kiểm tra độ thích hợp của các bộ phận ổ trục igubal® đối với ứng dụng đặc biệt của chúng. Ngoài việc sử dụng các loại bộ phận ổ trục igubal®, người sử dụng còn có thể chọn từ các loại tải trọng (theo bán kính/theo trục và/hoặc tĩnh, tuần hoàn, và động).

igus® đã thử nghiệm

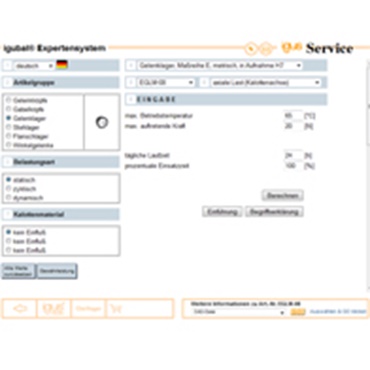

Hệ chuyên gia igubal®

Việc nhập vào các thông số ứng dụng cung cấp cho bạn thời hạn vận hành dự kiến cho ổ cầu igubal®.

Đến trang tính toán thời hạn vận hành igubal®

Ví dụ ứng dụng

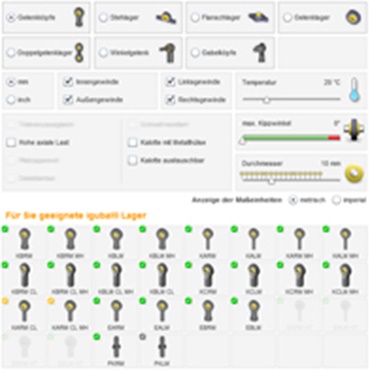

Công cụ tìm kiếm sản phẩm igubal®

Công cụ tìm kiếm sản phẩm igubal® cho bạn biết đúng giải pháp ổ cầu đặc biệt cho ứng dụng của bạn chỉ với vài cú nhâp chuột. Để làm việc này, hãy nhập vào vài chi tiết về sản phẩm mà bạn muốn và các hệ số khác thích hợp cho bạn. Kết quả là bạn sẽ có được các giải pháp tốt nhất cho ứng dụng của mình.

Trở về trên cùng

11... các loại chuyển động

quay, tuyến tính, và dao động

Chi tiết nguyên tắc hoạt động

Do các bộ phận ổ trục được cấu hình như ổ trượt trơn, có thể sử dụng igubal® cho các chuyển động dao động và quay, cũng như các chuyển động tuyến tính theo hướng trục.

igus® đã thử nghiệm

Ví dụ ứng dụng

Nhà máy tái chế

Máy này được sử dụng cho việc tái chế cải tiến rác sinh hoạt. Máy mở các bao rác và phân loại sơ phần chứa bên trong. Mỗi máy chứa 69 ổ bích igubal®, đã được chọn tùy theo độ bền mài mòn, việc không cần chất bôi trơn và thiết kế tiết kiệm không gian.

Trở về trên cùng

12... Thiết kế cầu

Vừa khít ngay và tiết kiệm không gian

Chi tiết nguyên tắc hoạt động

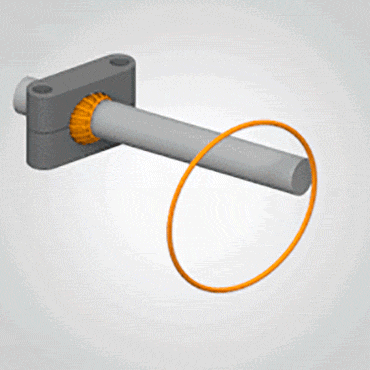

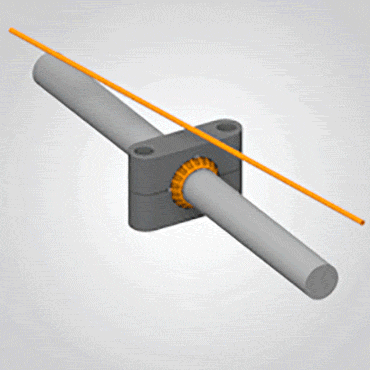

Nhờ có thiết kế hình cầu, các ổ cầu igubal® được trang bị lý tưởng để bù cho độ lệch, nghiêng và uốn của trục chính. Ngoài ra, tải trọng biên có tiềm năng xảy ra hầu như được tránh hoàn toàn nhờ tính năng tự điều chỉnh. Bi cầu dễ dàng bảo đảm việc sử dụng với chuyển động dao động.

igus® đã thử nghiệm

Ví dụ ứng dụng

Đầu ứng dụng

"Chúng tôi đã có thể thực hiện đầu ứng dụng trong khuôn khổ thiết lập trước bởi dữ liệu và quy cách (yêu cầu, chi phí) chỉ bởi ứng dụng ổ trục nhựa và ổ cầu đánh dấu trên bản vẽ. ”

Tilo Lechner / Ludger Pauls, KHS Kisters, Kleve

Trở về trên cùng

Yêu cầu mẫu

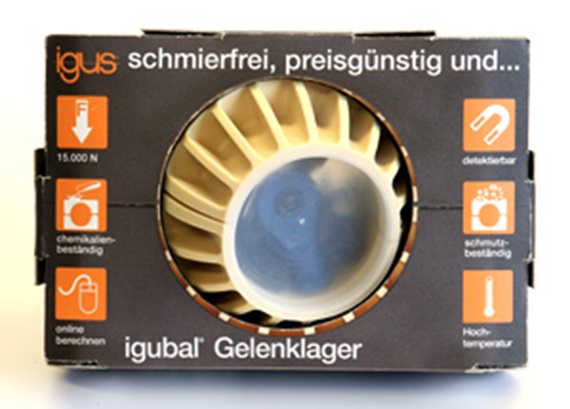

Yêu cầu băng nhãn igubal®
